 Подсветка из диодов

[Олег]

Так он трескается когда его режешь.

Объединено: 26-10-09, 14:16

Не реально помогите. Как его резать когда идут ужвсные трещены?

[ven_men]

попробуй выжигателемпотом окуратно края обработаей натфилем или еще чем нитть

[tyshkan333]

а как они выглядят эти диоды на подсветку заднего колеса явы?

[AleX_J]

Сделал задний фонарь на светодиодах, Pelzewur отдельное спасибо, нашел в видаке кучу резисторов на 240 ом, светодиоды использовал 3в, фотки завтра днем выложу, правда косяк, диоды так светят что на фотке будет видно сильно ярко, ярче чем в реале

[AleX_J]

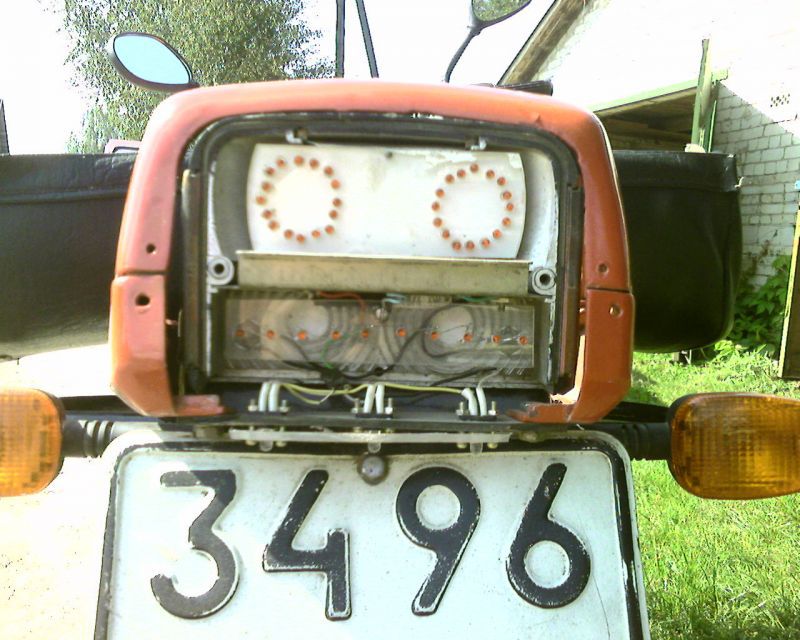

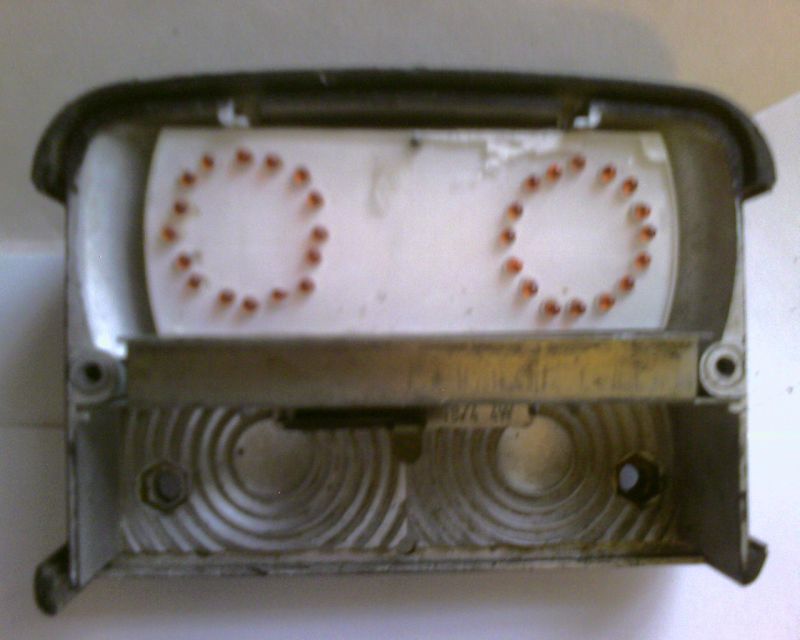

вот габариты(на самом деле цвет ярко-красный, а на фотке оранжевый како-то блин)   а вот так в центрах этих кругов будут светить стоп-сигналы    вот так соединил светодиоды габаритов

[ANDREY 61]

а я вот так вот сделал подсветку шлема


тут спереди немного неравномерно кажется но в реале все ровно светит

[Юра | Karriff]

Прикольно, последняя фотка напоминает терминатора

[KicK BOXER73]

а я вот так вот сделал подсветку шлема


тут спереди немного неравномерно кажется но в реале все ровно светит

почём такой шлем взял очень понравился и какой у тебя источник питание в шлеме что ты засунул?

[ANDREY 61]

Шлем VEGA ALTURA матовый, брал 2 года назад за 4тр, источник питания 3 пальчиковые батарейки
, светодиоды с рассредоточеным свечением, белые брал по 10 руб, а красные по 7, на все потратил 74 рубля несчитая батареек, тумблера и проводков.
И главное достоинство в том что для этого в самом шлеме ничего невырезал, если что просто можно снять будто и небыло

[KiBeRR]

что бы светились цыферки надо , сделать оснавание шкалки из коробочки от диска , потом печетаеш саму шкалку и вырезаешь в ней цыфры думаю должно получиться , а на счет стрелки у ижатников статья была ,

если не ошибаюсь  KiBeRRделал светящиеся цыфры ну или хотел ))))не помню или я что то путаю )))

ты прав, основание из коробки от диска, потом печатаешь шкалу на самоклейке какого-нибудь черного цвета, цифры можно разных цветов. Клеишь на основание шкалу, потом чем-нибудь подкрашиваешь черным изнутри, чтобы подсветка не просвечивала и светились только цифры. А щас у меня подсветка как на аватарке)) За новую все никак не возьмусь

[AleX_J]

Чтоб вырезать круг из коробки от диска нужно 4 инструмента: линейка, циркуль с иглами на обоих концах(или как он там называется), паяльник, плоский широкий надфиль.

сначала нужно намотать на жало паяльника медную проволоку около 3мм в сечении и сделать так чтоб один край проволоки был длиннее окончания жала, этот край нужно расплескать молотком, чтоб получилось побобие отвертки

дальше выставляем на циркуле радиус будущей шкалы по линейке, и процарапываеш круг на коробке от диска, делаем это пока не получится хорошая бороздка

затем берем подготовленный и хорошо разогретый паяльный и плавим по бороздке

когда круг готов края обработать надфилем

заготовка готова

дальше все зависит от вашей фантазии что на нее клеить

[KiBeRR]

А еще можно сделать чертеж и отнести в какой-нибудь дизайн-центр или рекламное агенство и там вырежут лазером из оргстекла

[AleX_J]

А еще можно сделать чертеж и отнести в какой-нибудь дизайн-центр или рекламное агенство и там вырежут лазером из оргстекла

ну да если свои руки не оттуда растут

[KiBeRR]

это не от того откуда руки, а зависит от задуманной цели. Можно не печатать шаблон, а вырезать из оргстекла любого цвета. Причем вырезанные лазером цифры намного лучше будут смотреться чем напечатанные.

[YAN-4ik]

Сделал себе как всегда колхоз-тюненх. Подсветку спидометра и тахометра.
   купил светодиодную ленту со свечением параллельно плоскости ленты.

  Обрезал и приклеил в размер.

   Вот свечение без цыферблата

   А вот готовая подсветка. Хотел красивее запечатлить, но телефон при других углах отказывался адекватно фоткать! То засветить, то ничего не видно, эффект ничего не виденья можно посмотреть на фото без цыферблата.

   Очень даже не плохо.

[romula37]

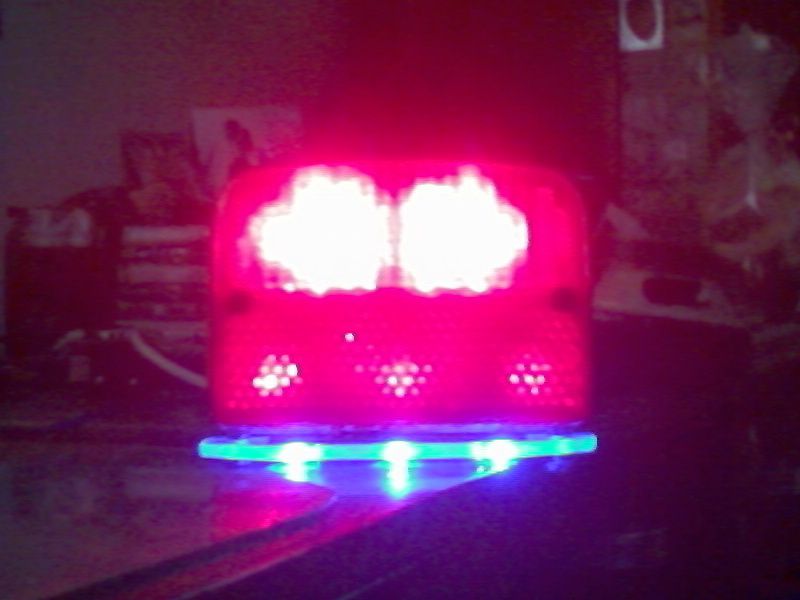

Вот и я как-то задумался о переделке световой начинки своей явы. В целях не было вешать "герлянды" и т.п. Хотел именно переделать заводские приборы (стоп с подсветкой номера, приборку и еще че-нить). Начал со стопа. Много вариантов перепробывал, но каждый раз было, то слишком тускло, то недостаточно крепко.

Детали

Детали

Детали

Детали

На фото запечатлены не все варианты...

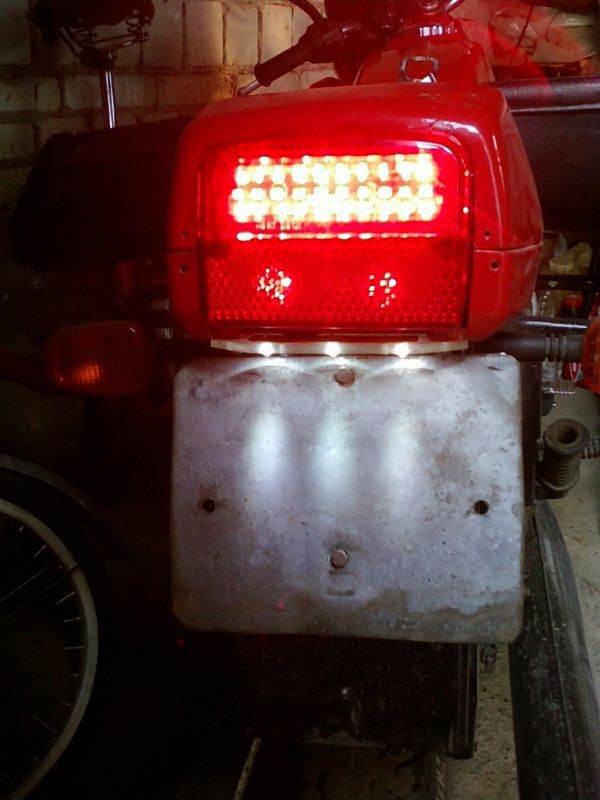

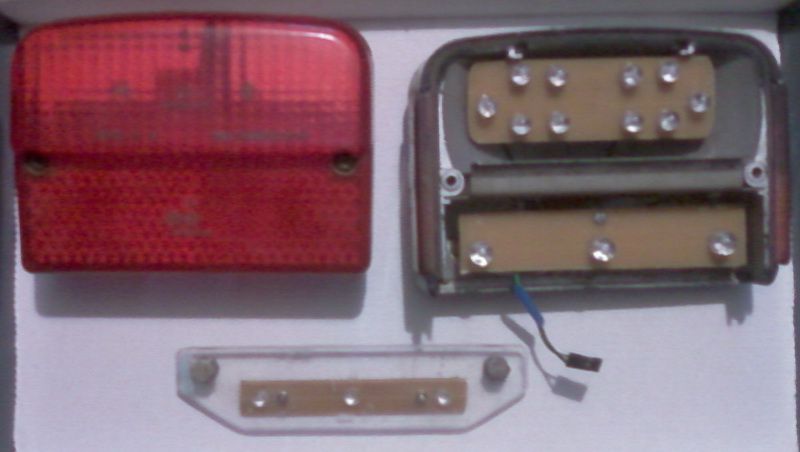

И вот последний вариант стопа.

Детали

Подсветку номера можно менять на синюю, как на предыдущем варианте.
Далее взялся за приборку. А именно за замену 4-х лампочек приборки (подсветку приборов пока не трогал) на светодиоды.

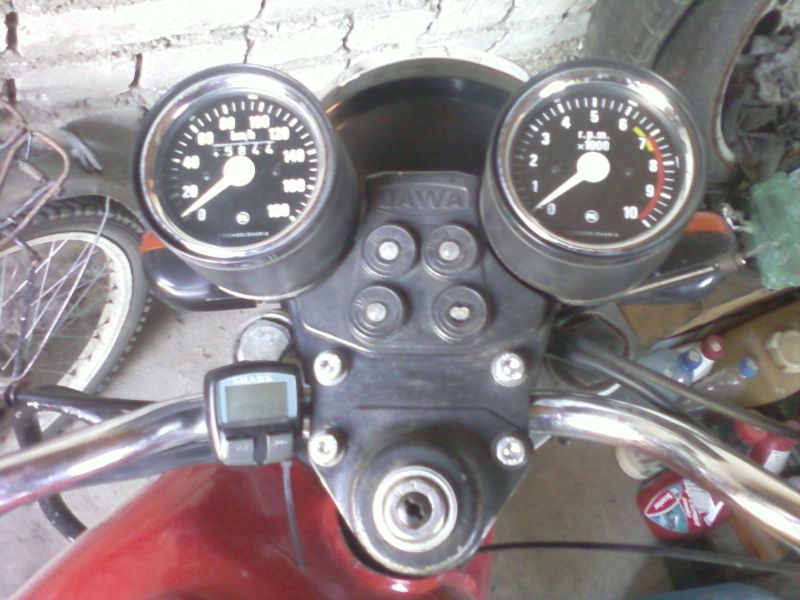

Такой она была

Детали

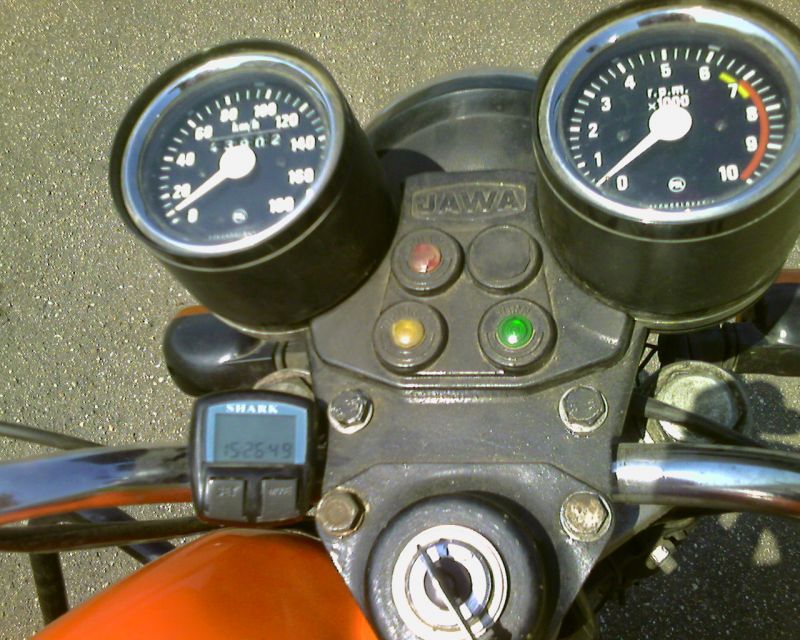

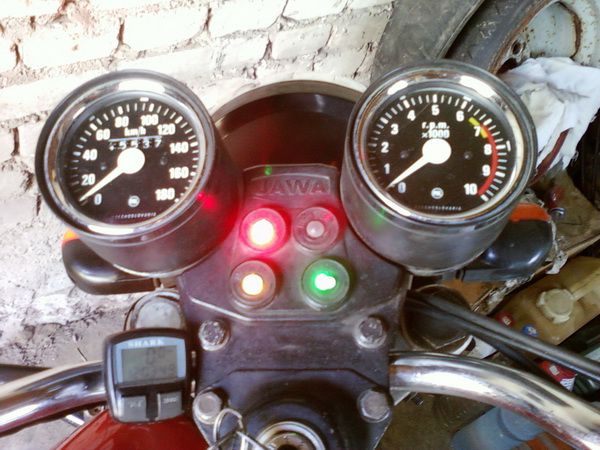

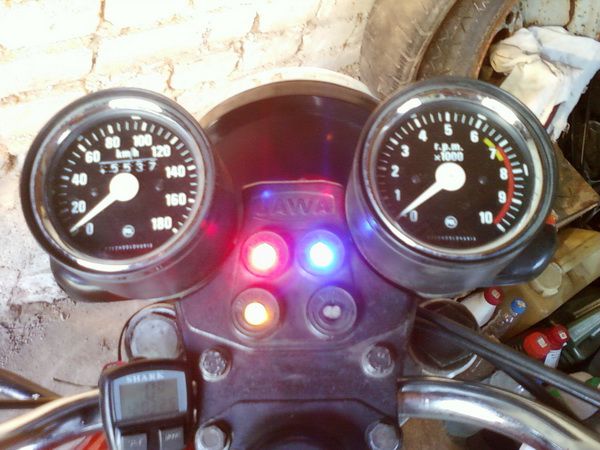

Такой стала позже

Детали

Детали

Детали

Вместо одной лампочки на "повороты" поставил 2 светодиода, теперь сигнализирует о том, какой именно указатель включен (левый или правый). Конечно внешний вид "спаренных" светодиодов меня не совсем устраивает. Но пока что занят другим...

P.S. Вместо резисторов можно использовать последовательное подключение самих светодиодов.

[KOT]

romula37 я к примеру не вижу ни одной фотографии, ни в этом твоем сообщении ни в других, незнаю как другие...

[Юра | Karriff]

Они из галереи, не промодерированы еще.

[romula37]

romula37 я к примеру не вижу ни одной фотографии, ни в этом твоем сообщении ни в других, незнаю как другие...

Либо подожди пока фото пройдут модерацию, либо могу оформить со ссылками на другой сайт, где также имеются эти фото.
