Тема: Проблема с задним колесом ява 638  (Прочитано 276 раз)
Автор
jumbezee


Мощность: 1
jumbezee читает мануалы.

Местоположение:
Тананрог

Сообщений: 4


« : 29-03-17, 12:25 »

Здраствуйте! Товарищи, помогите пожалуйста. Беда с задним колесом... Снимали колесо заднее, теперь не удается поставить обратно, схемы тоже не помогают. Проблема с упорной шайбой, куда ее ставить и как? Потому что тормоза не до конца прижимаются, остается щель... и звезда тоже не доконца в колесо входит, остается сантиметра полтора, так и должно быть?
Помогите разобраться новобранцу)
Было бы хорошо, если бы кто нибудь в деталях написал как его собрать, и с фотками вообще был бы верх) Заранее спасибо!
Записан
DDT


Мощность: 1
DDT читает мануалы.

Местоположение:
Беларусь, Гродно

Сообщений: 148



« Ответ #1 : 30-03-17, 10:30 »

на картинке видна последовательность установки деталей, почему схемы не помогают? Вид колеса сверху (звезда на картинке видна справа)
Взято из книги по эксплуатации ява 634

Упорная шайба стоит между маятником и тормозной пластиной, идущей на шпильку маятника.
По щелям конечно больших зазоров не должно быть. Видимо что-то мешает нормальной посадке.

Сделал фото своей.
 Может чем поможет...
« Последнее редактирование: 30-03-17, 10:58 от DDT » Записан

ЯВА 634-5
jumbezee


Мощность: 1
jumbezee читает мануалы.

Местоположение:
Тананрог

Сообщений: 4


« Ответ #2 : 30-03-17, 21:24 »

на картинке видна последовательность установки деталей, почему схемы не помогают? Вид колеса сверху (звезда на картинке видна справа)
Взято из книги по эксплуатации ява 634

Упорная шайба стоит между маятником и тормозной пластиной, идущей на шпильку маятника.
По щелям конечно больших зазоров не должно быть. Видимо что-то мешает нормальной посадке.

Сделал фото своей.
 Может чем поможет...
не вижу фото(
Записан
DDT


Мощность: 1
DDT читает мануалы.

Местоположение:
Беларусь, Гродно

Сообщений: 148



« Ответ #3 : 30-03-17, 22:16 »

Возможно их еще не активировали модераторы.
Я вижу Улыбка
Записан

ЯВА 634-5
jumbezee


Мощность: 1
jumbezee читает мануалы.

Местоположение:
Тананрог

Сообщений: 4


« Ответ #4 : 30-03-17, 22:40 »

Возможно их еще не активировали модераторы.
Я вижу Улыбка


подскажи плз, если подшипники закрытые, нужна ли вообще эта упорная шайба?

Возможно их еще не активировали модераторы.
Я вижу Улыбка

 посмотри плз, может глупые вопросы но я со сборкой мотоциклов в первый раз сталкиваюсь, и похоже что деталей не хватает....

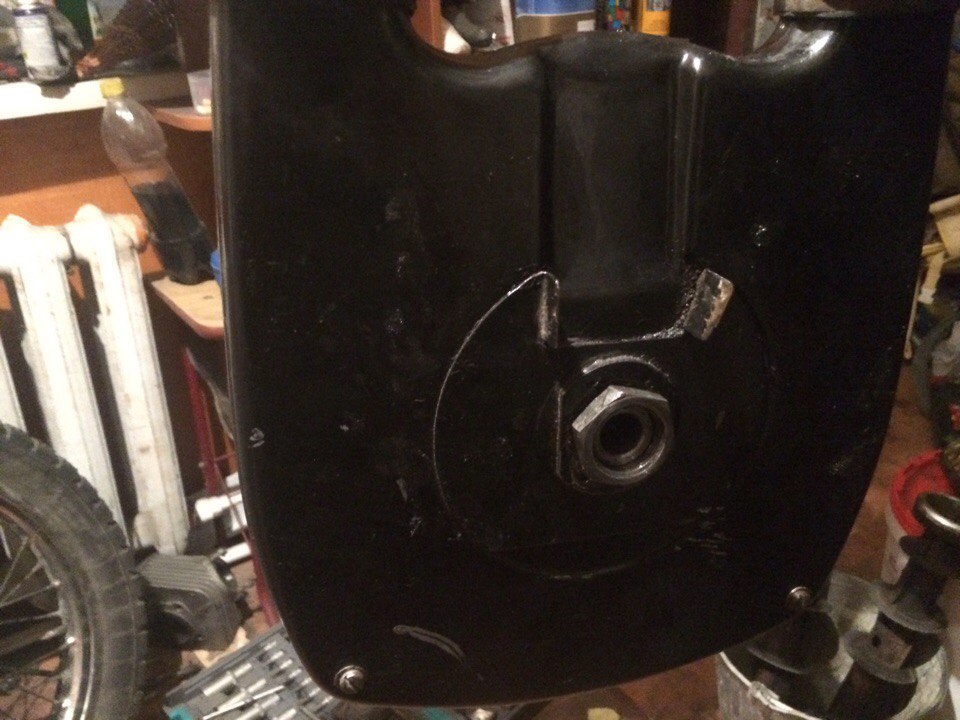

Вот фото, это звезда
https://pp.userapi.com/c626525/v626525429/665c4/heBW40F84SM.jpg
тут стоит гайка, как она должна быть  закручена, тоесть где должен быть натяжитель (между этой гайкой и звездой?)? мне интересены все молочи.

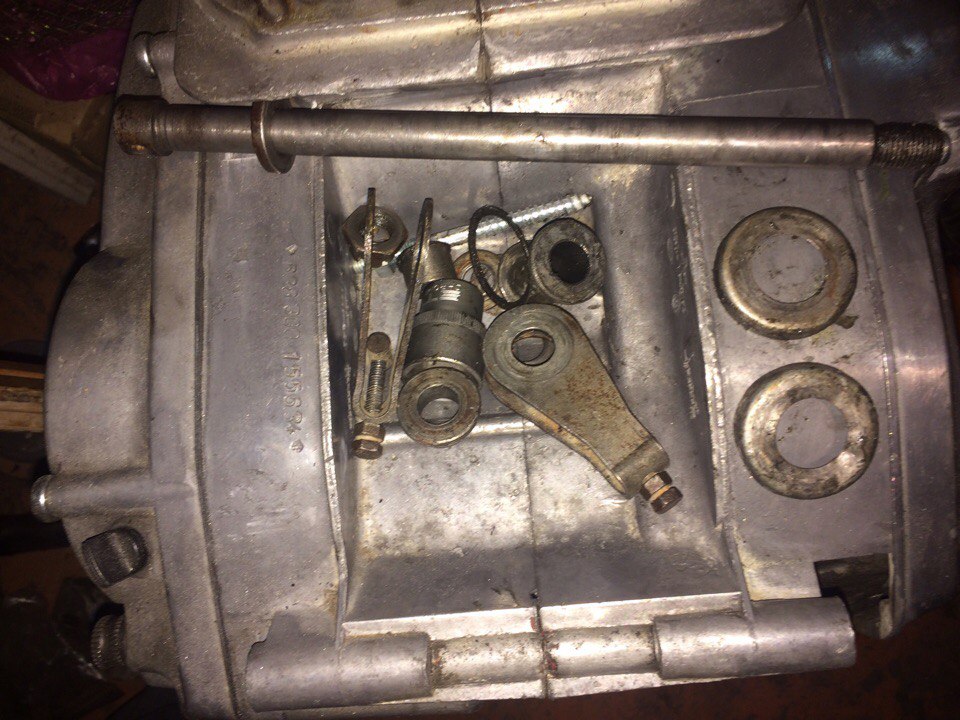

вот фото всего что есть, извиняюсь за погром
https://pp.userapi.com/c626525/v626525429/665b8/9CzdJUT4f0A.jpg
Если кто то может помочь, не стесняйтесь, мне очень нужна помощь, уже неделю после работы не можем дать ума заднему колесу....
« Последнее редактирование: 31-03-17, 02:58 от jumbezee » Записан
DDT


Мощность: 1
DDT читает мануалы.

Местоположение:
Беларусь, Гродно

Сообщений: 148



« Ответ #5 : 31-03-17, 20:09 »

Звезда ставится на правую сторону маятника и прикручивается этой гайкой, которая на ней закручена.Только резьбы как то маловато торчит из нее (возможно просто это так стоит на данный момент, при установке она потянется еще. Или цепь мешает встать на место).
Натяжители ставятся на сам маятник, чтоб натягивать цепь привода колеса и ровнять колесо по оси мотоцикла (они лежат 2 шт. с болтиками и контргайками с торца).
может тебе прямые ссылки будут видны на фото колеса в сборе. Там видно куда длинную втулку ставить.
https://www.jawaclub.ru/forum/MGalleryItem.php?id=9400
https://www.jawaclub.ru/forum/MGalleryItem.php?id=9399

не сделал фото с другой стороны, но там нет особых шайб, только натяжитель.

Записан

ЯВА 634-5
babay
Iron Butt


Мощность: 4
babay читает мануалы.

Местоположение:
г-г Севастополь

Сообщений: 976


« Ответ #6 : 03-04-17, 20:50 »

Есличо, на картинке из книжки- ошибка! В звездочке подшипник 6205, если это Ява, или 6304- если ЧЗ.
Жумбези, расскажи всю историю с начала: просто разобрал, теперь не помнишь, как собрать? Взял разобранное? Подбирал разрозненные детали? В каждом случае возможны свои варианты- например, втулка ступицы звездочки бывает разная.

Ну а вероятнее всего- перепутал распорную втулку со стороны тюльпана переднюю/заднюю
« Последнее редактирование: 03-04-17, 20:53 от babay » Записан

Ява 360 67 г.в.
______________
И.Дочкал- читать!
jumbezee


Мощность: 1
jumbezee читает мануалы.

Местоположение:
Тананрог

Сообщений: 4


« Ответ #7 : 06-04-17, 22:14 »

Есличо, на картинке из книжки- ошибка! В звездочке подшипник 6205, если это Ява, или 6304- если ЧЗ.
Жумбези, расскажи всю историю с начала: просто разобрал, теперь не помнишь, как собрать? Взял разобранное? Подбирал разрозненные детали? В каждом случае возможны свои варианты- например, втулка ступицы звездочки бывает разная.

Ну а вероятнее всего- перепутал распорную втулку со стороны тюльпана переднюю/заднюю
Есличо, на картинке из книжки- ошибка! В звездочке подшипник 6205, если это Ява, или 6304- если ЧЗ.
Жумбези, расскажи всю историю с начала: просто разобрал, теперь не помнишь, как собрать? Взял разобранное? Подбирал разрозненные детали? В каждом случае возможны свои варианты- например, втулка ступицы звездочки бывает разная.

Ну а вероятнее всего- перепутал распорную втулку со стороны тюльпана переднюю/заднюю


Разобрал и не помню как собрать...Возможно что бывший владелец намудрил с этим делом,я теперь не могу повторить его заметки...

Звезда ставится на правую сторону маятника и прикручивается этой гайкой, которая на ней закручена.Только резьбы как то маловато торчит из нее (возможно просто это так стоит на данный момент, при установке она потянется еще. Или цепь мешает встать на место).
Натяжители ставятся на сам маятник, чтоб натягивать цепь привода колеса и ровнять колесо по оси мотоцикла (они лежат 2 шт. с болтиками и контргайками с торца).
может тебе прямые ссылки будут видны на фото колеса в сборе. Там видно куда длинную втулку ставить.
https://www.jawaclub.ru/forum/MGalleryItem.php?id=9400
https://www.jawaclub.ru/forum/MGalleryItem.php?id=9399

не сделал фото с другой стороны, но там нет особых шайб, только натяжитель.




Как раз с другой стороны мне больше всего и интересно(
« Последнее редактирование: 06-04-17, 22:16 от jumbezee » Записан
