Подключение Реле-Регулятора от ВАЗ 2101

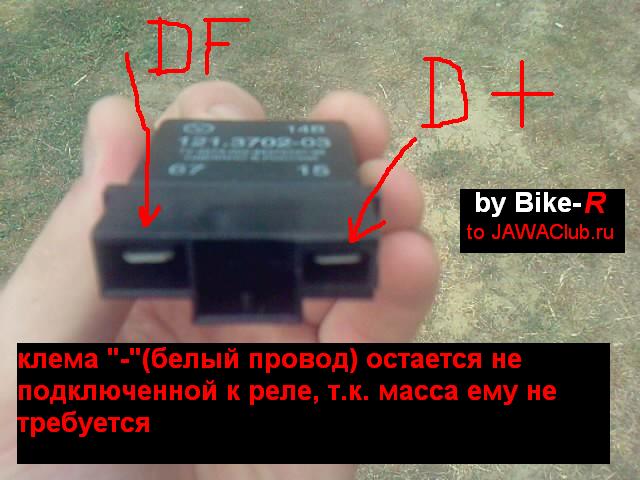

Если вы решили подключить "копеечное" электронное РР, то к выводам 67 и 15 необходимо подключить клемы DF и D+  соответственно.
Клемма с потенциалом"-" (белый провод) остается не подключенным, масса прикручивается к металлической части корпуса

Смотреть указания на фото


Размер материала отличается от размера при загрузке. This item's filesize doesn't match the size that was recorded when uploading it. Ask the administrator whether they manually re-uploaded the file by FTP. If yes, tell them to retry, only this time in binary mode, not ASCII or auto...

Дополнительная информация

Информация

AleX_J

  • Всего материалов: 85
  • Всего комментариев: 103
Опубликовано20-08-10, 15:41
Ширина × Высота640 × 480
Размер файла45 КБ
Название файлаP200810_15.22_[01].jpg
Просмотров10686
Рейтинг
Комментарии2
Последнее редактирование:31-03-11, 19:23
BBC код
HTML код
Прямая ссылка
Комментарии Сортировать комментарии по дате - По возрастанию, По убыванию
Страницы: [1]

KulNiK

  • Всего материалов: 10
  • Всего комментариев: 8
Комментарий #1 - Опубликовано 22-09-10, 22:40
Bike-R, ты ошибаешся. Массу подключаеш на металлический корпус реле, посмотри внимательно, там помечено 31. Может поэтому у тебя и греется реле?

AleX_J

  • Всего материалов: 85
  • Всего комментариев: 103
Комментарий #2 - Опубликовано 25-09-10, 16:39
Нет я не написал просто думал это всем понятно,  НА МАССУ У МЕНЯ ПОДКЛЮЧЕН ПРОВОД С КОЛЬЦЕВЫМ КОНТАКТОМ КОТОРЫЙ БЫЛ ПРИКРУЧЕН К КОРПУСУ СТАНДАРТНОГО РР ПОЭТОМУ ИМЕННО КЛЕМА НЕ НУЖНА С БЕЛЫМ ПРОВОДОМ А НУЖЕН ТОТ ЖЕ ПРОВОД ЧТО ПРИКРУЧИВАЕТСЯ НА КОРПУС РОДНОГО ОН ТОЖЕ БЕЛЫЙ, Я ДУМАЛ ЭТО ВСЕМ И ТАК БЫЛО ПОНЯТНО
Последнее редактирование:: 28-06-12, 02:27
