Проверка диодного моста
Если на 12 вольтовой Яве на промежутке 800-2000 оборотов отсутствует зарядка и только потом появляется то причиной часто является неисправность диодного моста, это при условии что щетки в порядке.

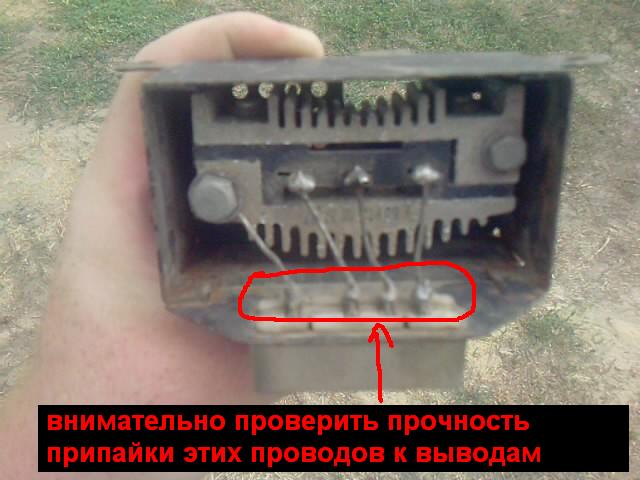

Проверяя диодный мост нужно в первую очередь обратить внимание на выводы отмеченные на фото


Размер материала отличается от размера при загрузке. This item's filesize doesn't match the size that was recorded when uploading it. Ask the administrator whether they manually re-uploaded the file by FTP. If yes, tell them to retry, only this time in binary mode, not ASCII or auto...

Дополнительная информация

Информация

AleX_J

  • Всего материалов: 85
  • Всего комментариев: 103
Опубликовано20-08-10, 15:01
Ширина × Высота640 × 480
Размер файла43 КБ
Название файлаP200810_14.46_[02].jpg
Просмотров4114
Рейтинг
Комментарии5
BBC код
HTML код
Прямая ссылка
Комментарии Сортировать комментарии по дате - По возрастанию, По убыванию
Страницы: [1]

Иван (ZZZ)

  • Всего материалов: 0
  • Всего комментариев: 1
Комментарий #1 - Опубликовано 21-08-10, 02:33
Первый раз вижу 638й мост "изнутри", очень похож на тот, что стоит на Фиатовском генераторе.

AleX_J

  • Всего материалов: 85
  • Всего комментариев: 103
Комментарий #2 - Опубликовано 22-08-10, 12:50
Да и что интересно сами диоды в Явовском мосту такие же как на Фольксвагене Транспортере

AleX_J

  • Всего материалов: 85
  • Всего комментариев: 103
Комментарий #3 - Опубликовано 07-09-10, 17:51
Будьте очень внимательными, потому что эти провода очень жесткие, т.к. алюминиевые, поэтому на первый взгляд или ощупь можно и не заметить плохого контакта, либо в промежутке между самим проводом и контактом может быть окись, и поэтому заметить разрыв еще труднее, нужно взять какой-нибудь растворитель и хорошо протереть, соединения, затем осмотреть, если визуально ничего не заметно подозрительного, то нужно взять пассатижи и "поворочать" эти провода с небольшим усилием, если какой-то из проводов имеет не прочный контакт то вы заметите подвижность в соединении

KulNiK

  • Всего материалов: 10
  • Всего комментариев: 8
Комментарий #4 - Опубликовано 22-09-10, 22:37
А еще можно прозвонить тестером между пайкой и клемой.

AleX_J

  • Всего материалов: 85
  • Всего комментариев: 103
Комментарий #5 - Опубликовано 25-09-10, 16:35
Ну или если нет тестера то "на худой конец" лампочкой
